18.11.2015

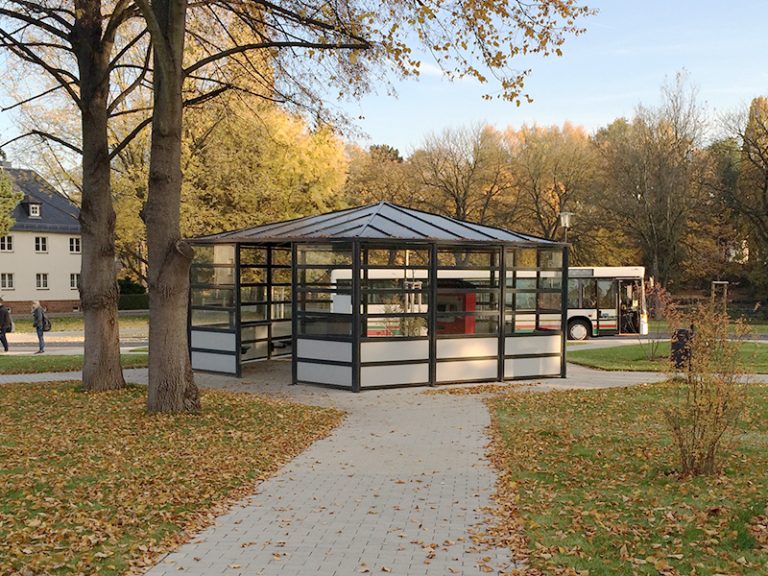

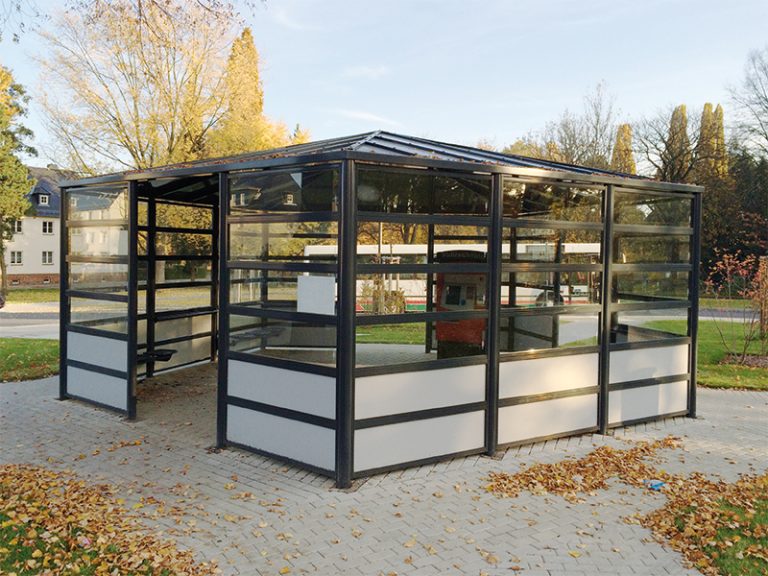

Für den Anton-Günther-Platz in Hartmannsdorf hat man sich für eine Überdachung im Stil eines 5-Eck Pavillons (Pentagon) entschieden. Mit seinem Grundriss bietet diese Form einen großzügigen Innenraum.

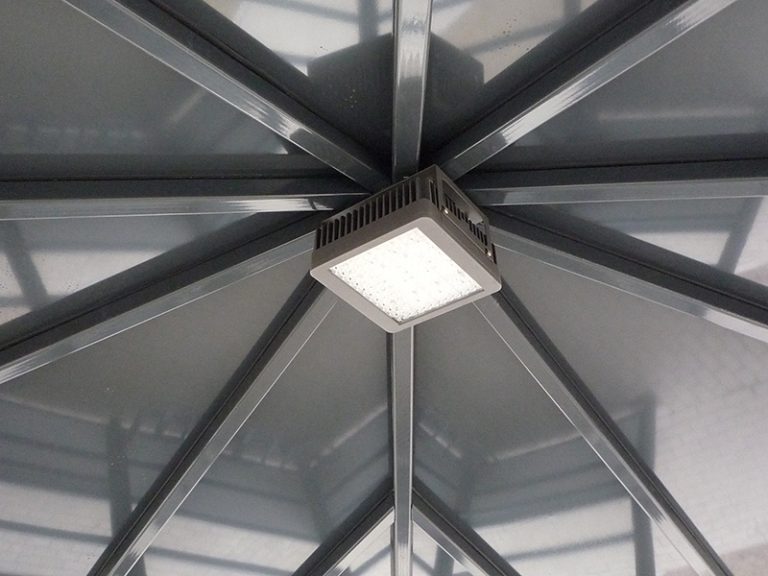

| Dachform: | Pyramide |
| bestehend aus: | 5 Stück runde Hauptstützen d= 101 mm bzw. nach statischer Berechnung, 10 Stück Nebenstützen d= 90 mm; diese dienen auch zur Aufnahme der optionalen Verglasung |
| Dacheindeckung: | Aluminium, farbbeschichtet |
| Scheiben: | Sonderausführung als Sprossenrahmen: Füllung mit opaken Platten und Einscheibensicherheitsglas; Standardausführung: punktuell nach DIN 18008-3 gehalten mit Klemmbefestigung für 8-10 mm Glas, Glashalter aus Aluminium-Zinkdruckguss, RAL 9006 farbbeschichtet. |
Optional, statt der punktuellen Glasbefestigung besteht die Möglichkeit einer linearen, zugfreien Verglasung durch vertikal, an den Stützen angeordnetem Aluminium-Strangpressprofil, 2-teilig, einschl. APTK-Dichtung, Länge in kompletter Scheibenhöhe, farbbeschichtet im RAL-Ton der Halle, optional in abweichendem RAL-Ton zur Halle (dadurch wird ein individuelles Farbkonzept ermöglicht).

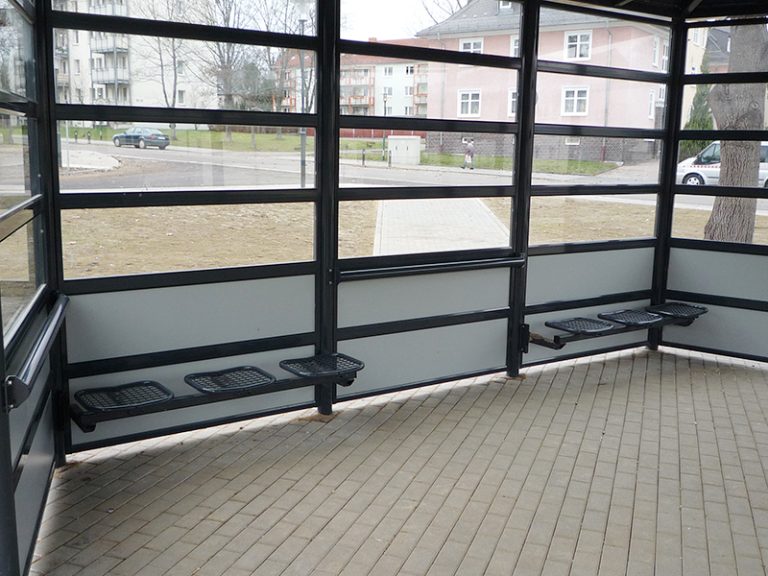

Auf Wunsch können die Füllungen auch in anderen Varianten wie Holz, Gittermatten, etc. ausgeführt werden.

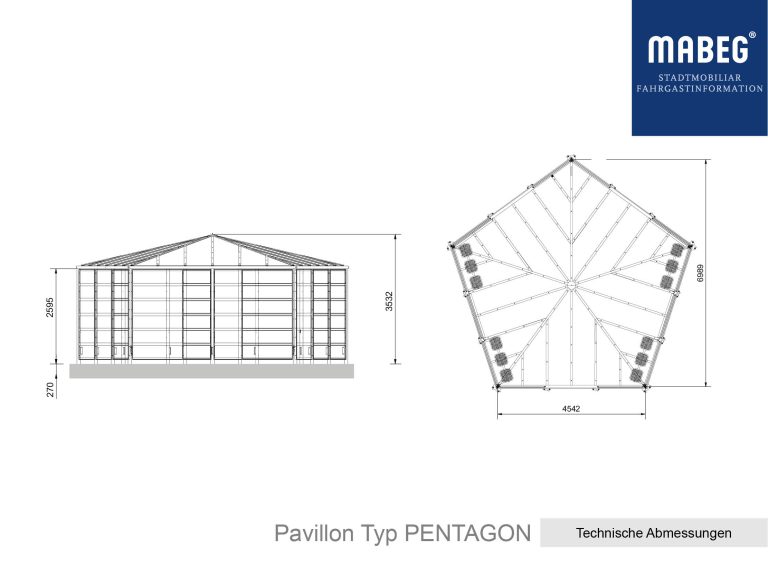

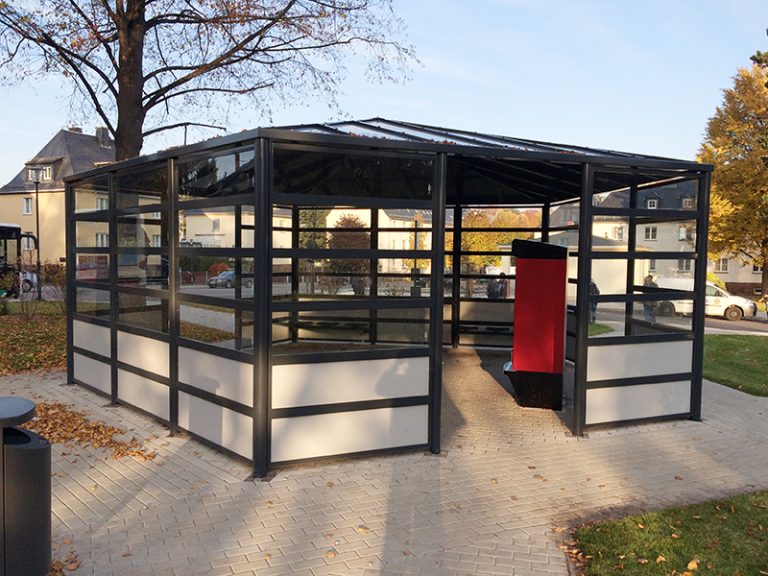

| Rastermaße: | |
|---|---|
| 5 Seitenlängen à 4.500 mm jeweils im Systemraster à 1.500 mm | |
| Diagonale: | ca. 7.280 mm |
| Rinnenlänge/Umfang: | ca. 22.500 mm |
| Überdachte Fläche: | ca. 34,8 qm |
| Durchgangshöhe i.l.: | ca. 2.400 mm |
