Fahrradüberdachungen

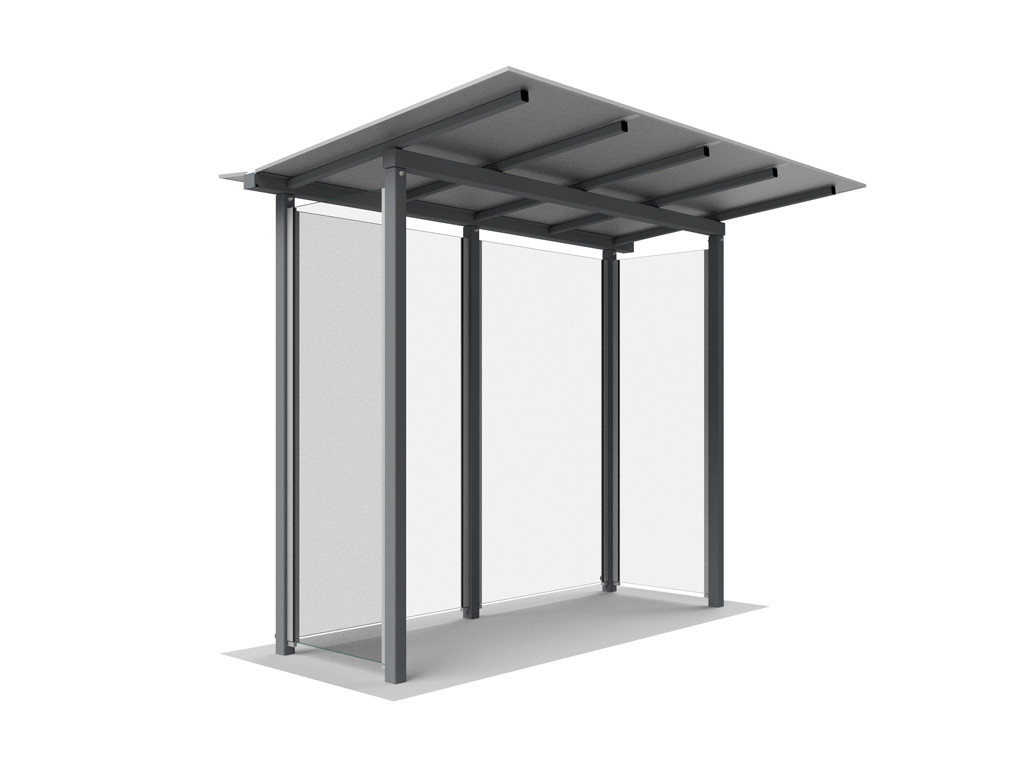

Fahrradüberdachung System Raster 22

Auf den Merkzettel

MABEG verpflichtet sich, die Anforderungen des Technischen Lastenheftes für Bahnsteigausstattung/-mobiliar (12/2009) für die technische Bahnsteigausstattung qualitativ und regelkonform umzusetzen.

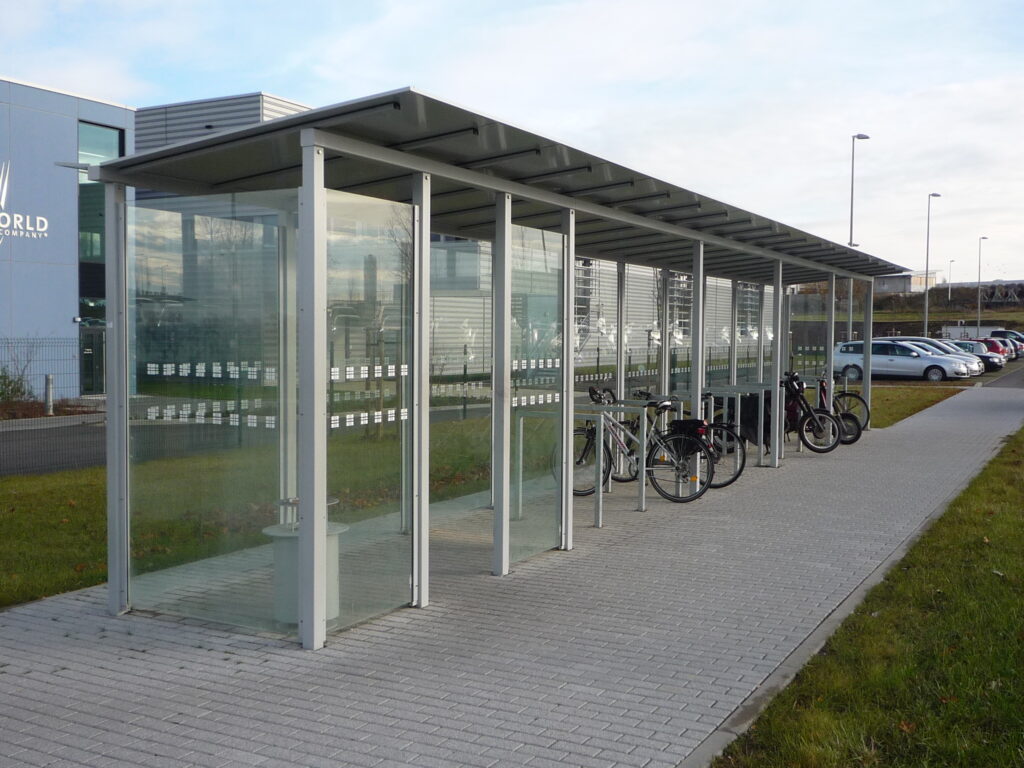

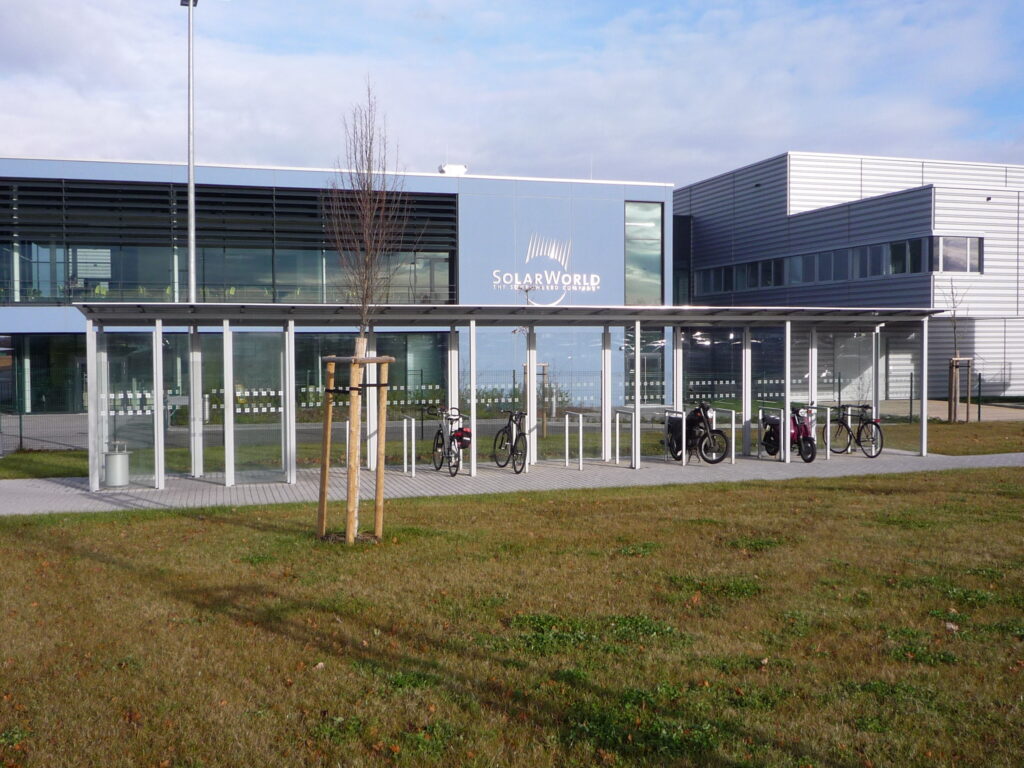

Diverse Projekte wurden bereits fertiggestellt. Hierbei wurden sowohl Wartehallen (ein- und doppelzeilig), Windschutzwände oder auch kombinierte Wartehallen mit Fahrradabstellanlagen gefertigt und montiert.

Material
  • Verglasung in ESG 10 mm mit Streifendekor im Siebdruck,
  • optional auch mit 6-teiligem Sprossenrahmen lieferbar
  • (Füllung der Felder variabel in ESG, VSG oder auch vandalismusresistentem Glas, Alupanele 2x 4 mm oder Schichtpressstoffplatten)
Ausstattung/Varianten
  • Fahrradunterstand nach dem Corporate Design der Deutschen Bahn
  • optional mit integrierter LED-Beleuchtung
  • Lieferbar als 2-, 3-feldrige Halle
  • Additive Ergänzung im Achsmaß 1.500 mm (auf Anfrage)
Schneelast Standard-Schneelast (sk = 0,93 kN/m2)
Abmessungen
Baulänge: 4.580 mm  (3-feldrig, Achsmaß: 1.500 mm)
zzgl. Dachüberstand re. + li. 200 mm
Bautiefen (EZ): 1.450 – 2.460 mm zzgl. Dachüberstand hinten
Bautiefen (DZ): 2.820 – 4.840 mm zzgl. Dachüberstand
(weitere Bautiefen auf Anfrage)
Seitenwand kurz: 760 mm Glasbreite = 980 mm Gesamt
Seitenwand lang: 1.360 mm Glasbreite = 1.580 mm Gesamt
Dachüberstand (EZ): variabel von 400 bis 1.000 mm (vorn), 240 (hinten)
Dachüberstand (DZ): variabel von 400 bis 1.000 mm (je Seite)
Durchgangshöhe: 2.500 mm
