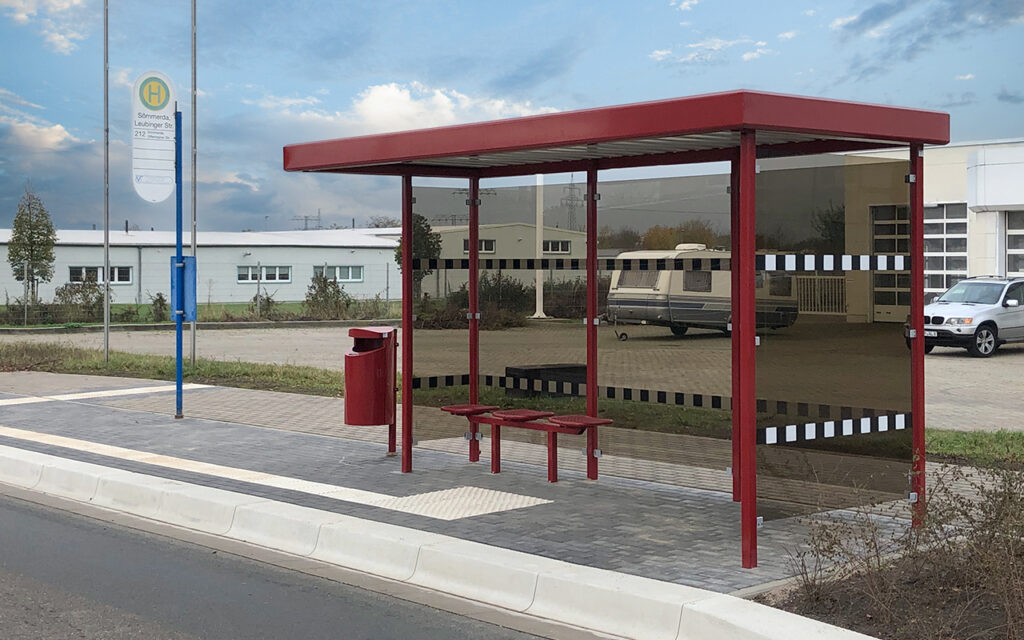

Die Wartehalle D gibt es sowohl als Flachdach wie auch als Variante mit Sattel- oder Bogendach.
Der Fahrgastunterstand besteht aus einer Stahlrohrkonstruktion (vollbadfeuerverzinkt und pulverbeschichtet in RAL nach Wahl).
Beim Flachdach (Dacheindeckung: Trapezblech, verzinkt und beschichtet in Grauweiß) dient die umlaufende ca. 20 cm hohe Attika als Dachrinne und führt das Wasser durch die Stützen oberirdisch ab.
Rück- und Seitenscheiben werden in Einscheibensicherheitsglas (ESG) mit Dekor als Durchlauf- bzw. Vogelschutz ausgeführt – auf Wunsch ist auch eine Ausführung mit Trespa Laminat möglich.
Mit einer Bautiefe von 1.800 mm (Dachkonstruktion) und 1.100 mm breiten Seitenwänden ist die Wartehalle System D standardmäßig lieferbar in 2-, 3- und 4-feldriger Ausführung.
Bei der Variante mit Satteldach erfolgt die Dacheindeckung in Verbundsicherheitsglas (VSG) sowie mit eingeschweißtem Giebeldreieck und einer Dachrinne vorn und hinten. Alternativ stehen Eindeckungen in Acryl oder Aluminiumblech (in RAL nach Wahl) zur Verfügung.
Das Bogendach wird in Acrylat ausgeführt.
| Material |
|
| Ausstattungen/Varianten |
|
| Schneelast | Standard-Schneelast (sk = 0,93 kN/m2) |
| Abmessungen | |
| Baulängen: | 2.920/4.250/5.580 mm (2-, 3- oder 4-feldrig) |
| Bautiefen: | 1.500/1.600/1.800/2.000/2.200 mm |
| Durchgangshöhe: | 2.380 mm |
| Seitenwände: | ohne 560 mm Glasbreite = 730 mm Gesamt 760 mm Glasbreite = 930 mm Gesamt 1.060 mm Glasbreite = 1.230 mm Gesamt 1.370 mm Glasbreite = 1.540 mm Gesamt 1.680 mm Glasbreite = 1.850 mm Gesamt |
| Ausführung Flachdach | |
| Dacheindeckung: | Trapezblech, grauweiß |
| Baulänge: | 2.920 / 4.250 / 5.580 mm (2-, 3- oder 4-feldrig) |
| Bautiefe: | 1.500 / 1.600 / 1.800 / 2.000 / 2.200 mm |
| Durchgangshöhe: | 2.380 mm |
| Seitenscheibe: | ohne / 560 / 760 / 1.060 mm |
| Ausführung Satteldach | |
| Dacheindeckung: | VSG (Verbundsicherheitsglas) |
| Baulänge: | 3.000 mm (2-feldrig) |
| Bautiefe: | 1.700 mm |
| Seitenscheibe: | 450 / 840 mm |
| Ausführung Bogendach | |
| Dacheindeckung: | Acrylat |
| Baulänge: | 3.500 / 4.140 mm (2- oder 3-feldrig) |
| Bautiefe: | 1.500 / 1.800 mm |
| Durchgangshöhe: | 2.380 mm |
| Seitenscheibe: | 800 / 1.550 mm |
