Bei der Wartehalle Raster 22 handelt es sich um ein modulares Baukastensystem. Die additive Stützenkonstruktion – freitragend bis 3 Felder – im Rastermaß 1.500 mm ist mit Anbauelementen im Rastermaß 1.500 mm in beliebiger Anzahl addierbar (ab 4 Felder mit einer zusätzlichen Stütze im vorderen Bereich).

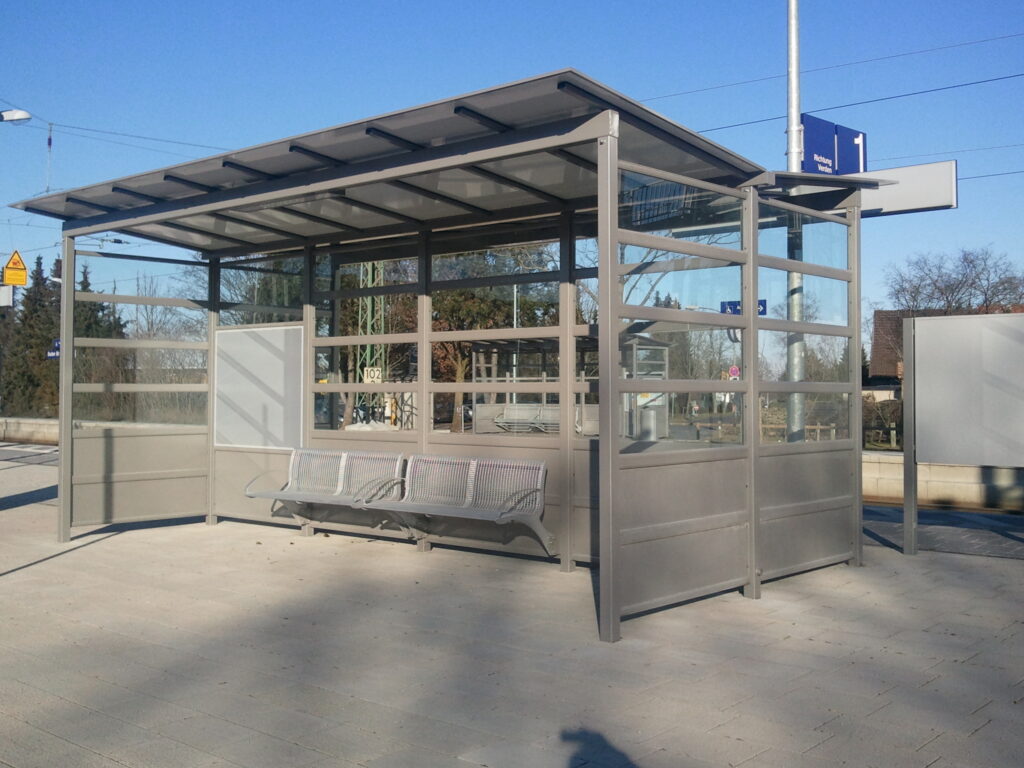

Seiten- und Rückwände werden in der Regel transparent mit einem entsprechenden Scheibendekor im Siebdruckverfahren ausgeführt. Beim Sprossenrahmen lassen sich aber auch z.B. blickdichte Füllungen verwenden.
Die Stahlkonstruktion ist vollbadfeuerverzinkt und spezialfarbbeschichtet.
Die Dacheindeckung wird in Aluminiumblech (min. 3 mm) in RAL 9003 Signalweiß ausgeführt.
Die geregelte Entwässerung erfolgt rückseitig – wahlweise über OKF oder zum bauseitigen Anschluss an einen Entwässerungskanal.

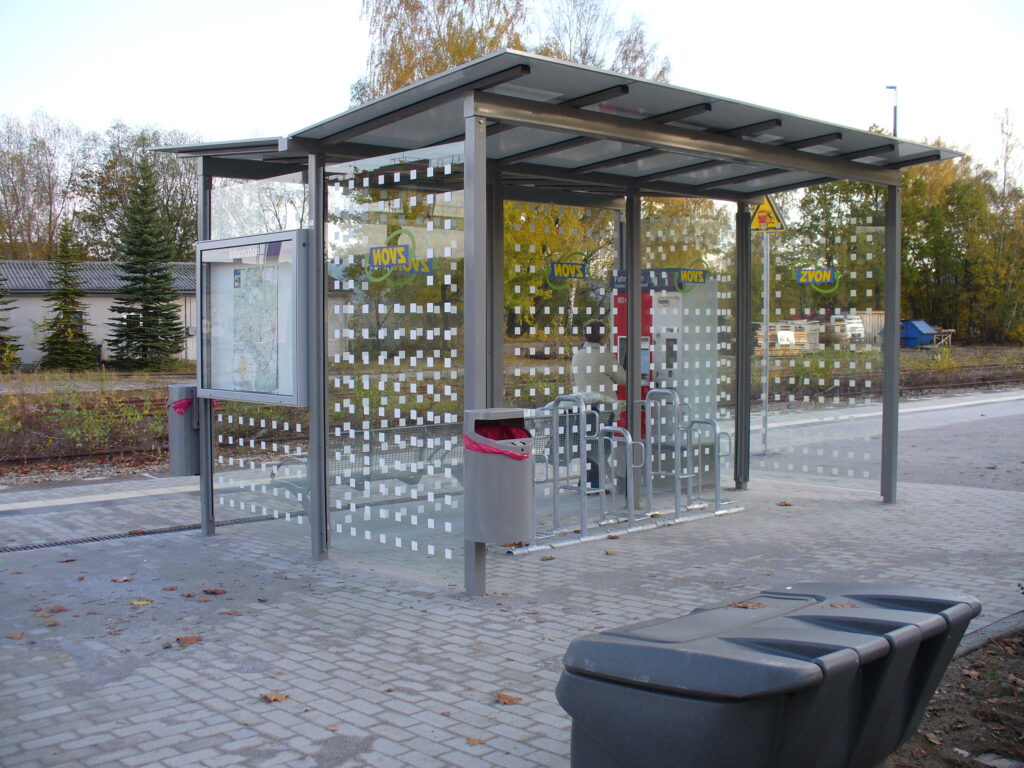

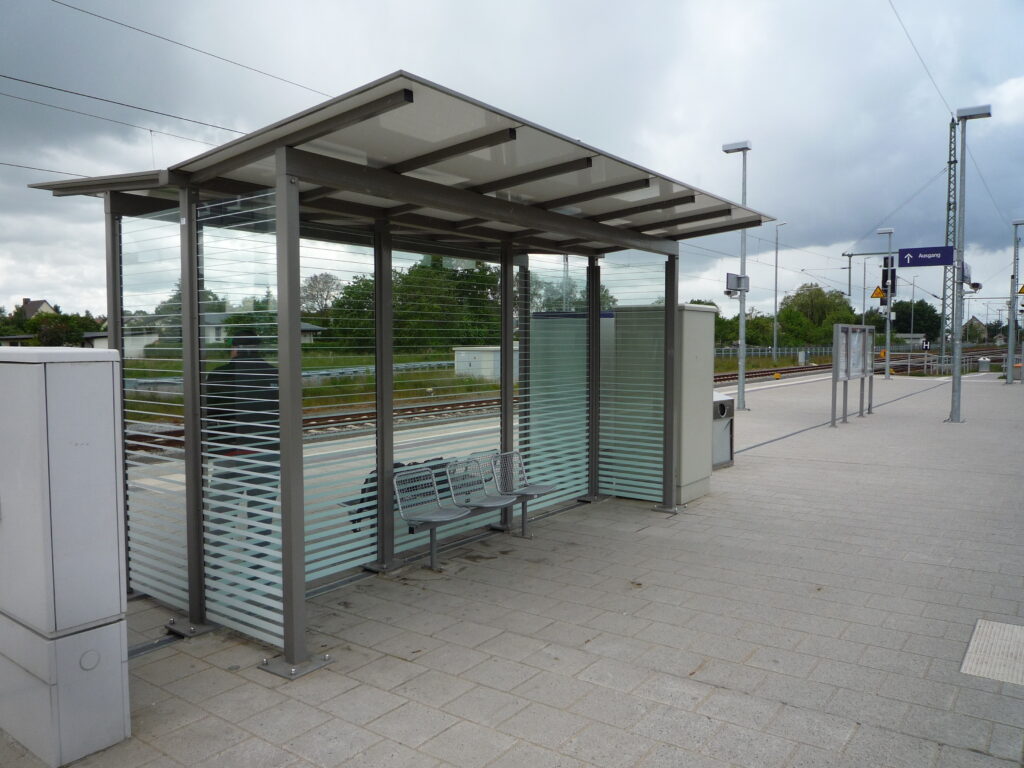

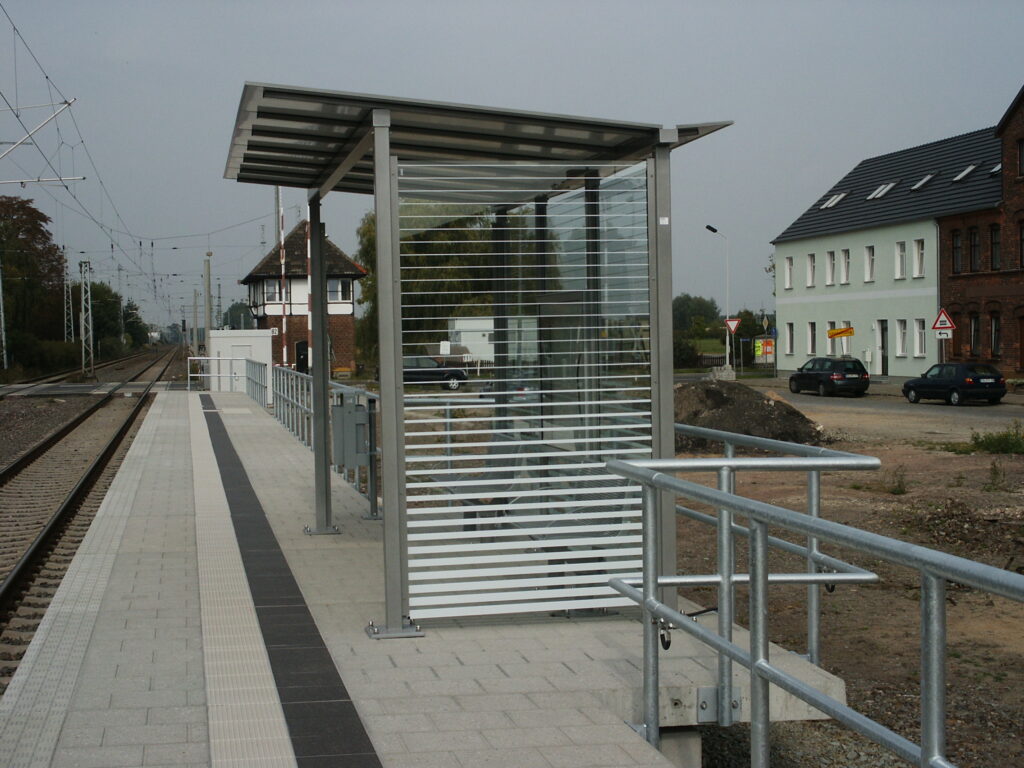

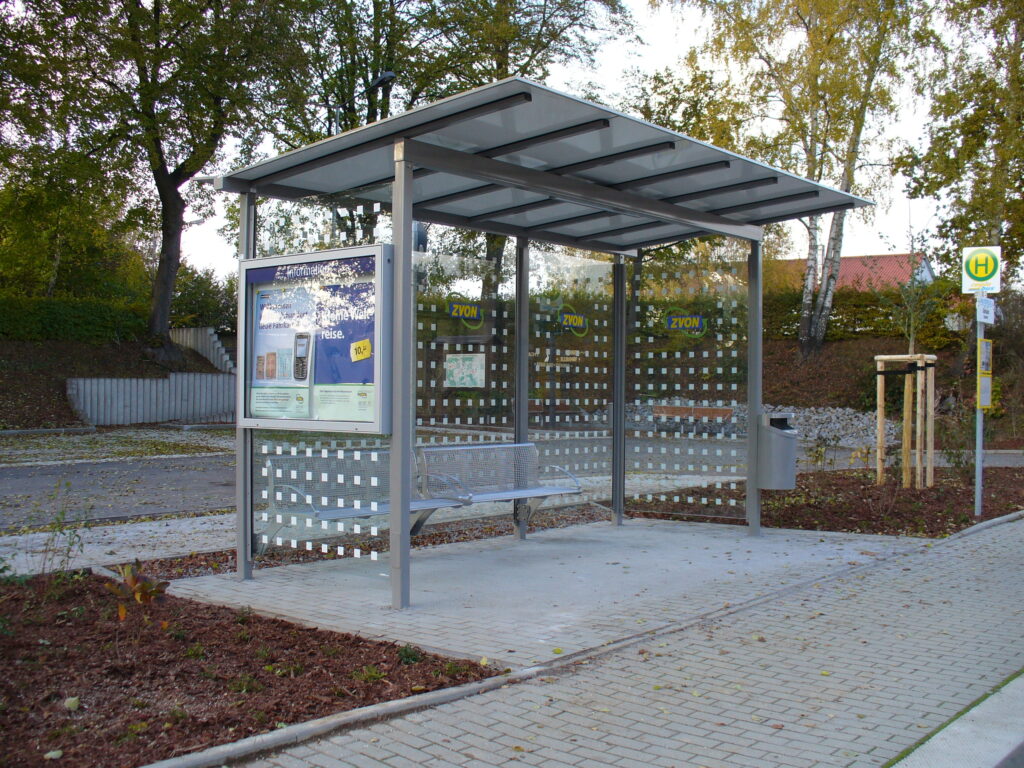

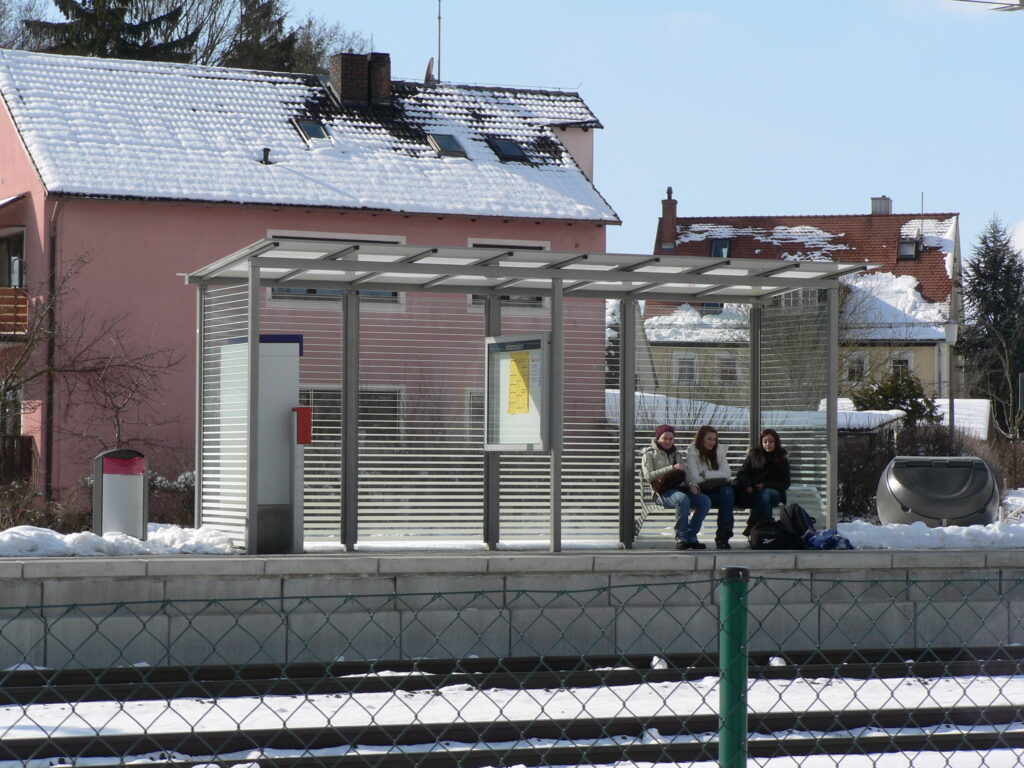

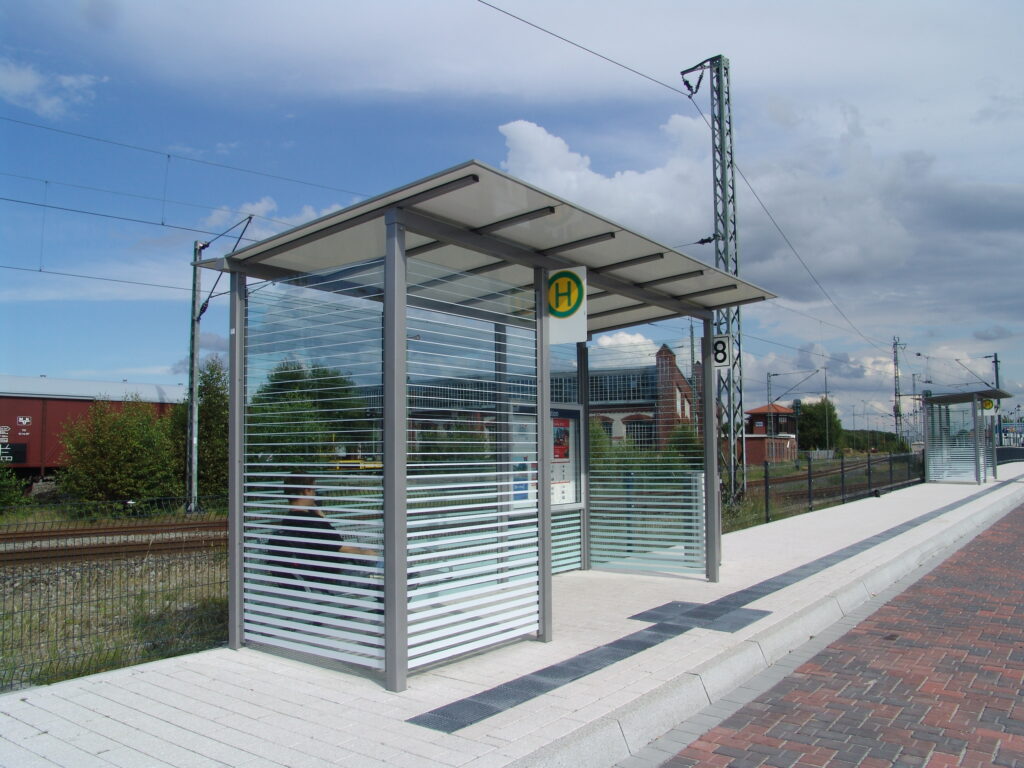

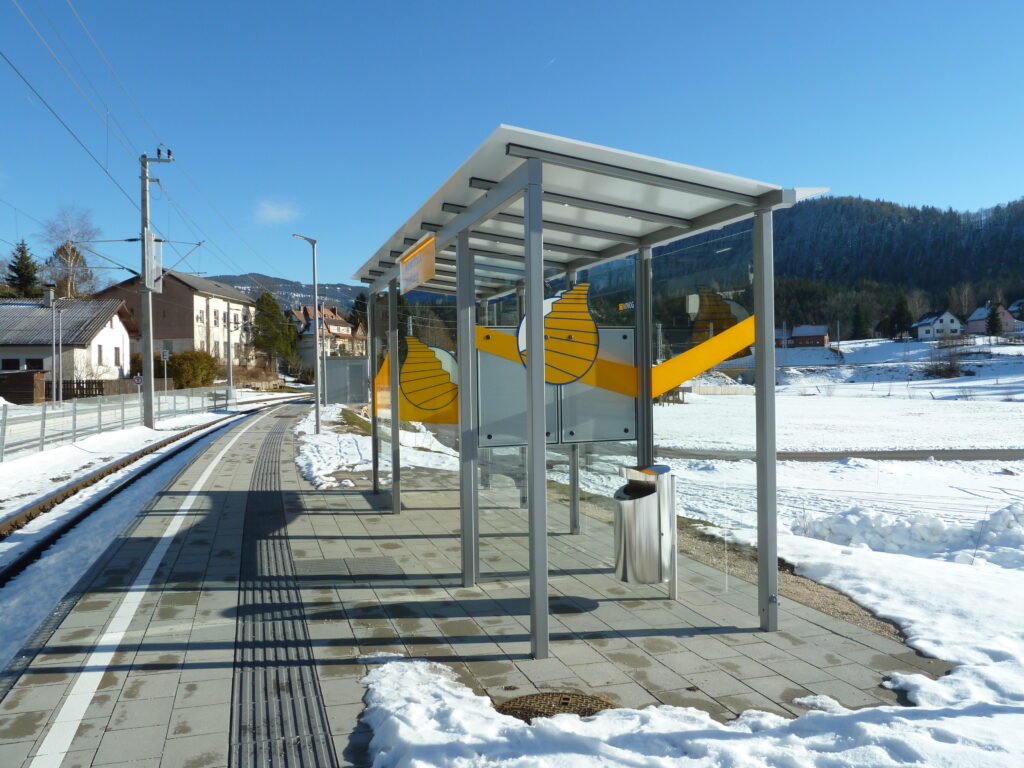

Diverse Projekte wurden bereits fertiggestellt. Hierbei wurden sowohl Wartehallen (ein- und doppelzeilig), Windschutzwände oder auch kombinierte Wartehallen mit Fahrradabstellanlagen gefertigt und montiert.
|
Material |
|
| Ausstattung/Varianten |
|
| Schneelast | Standard-Schneelast (sk = 0,93 kN/m2) |
| Abmessungen | |
| Baulänge: | 4.580 mm (3-feldrig, Achsmaß: 1.500 mm) zzgl. Dachüberstand re. + li. 200 mm |
| Bautiefen (EZ): | 1.450 – 2.460 mm zzgl. Dachüberstand hinten |
| Bautiefen (DZ): | 2.820 – 4.840 mm zzgl. Dachüberstand weitere Bautiefen auf Anfrage |
| Seitenwand kurz: | 760 mm Glasbreite = 980 mm Gesamt |
| Seitenwand lang: | 1.360 mm Glasbreite = 1.580 mm Gesamt |
| Dachüberstand (EZ): | variabel von 400 bis 1.000 mm (vorn), 240 (hinten) |
| Dachüberstand (DZ): | variabel von 400 bis 1.000 mm (je Seite) |
| Durchgangshöhe: | 2.500 mm |
