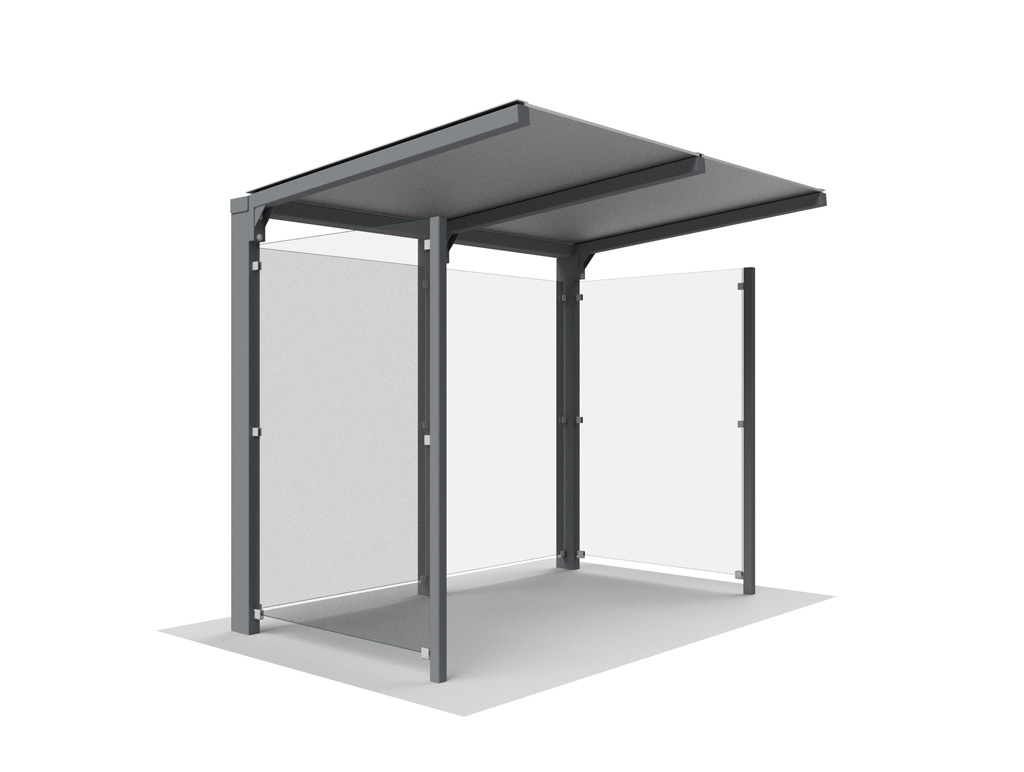

Die Stahlkonstruktion der freitragenden Wartehalle System Y besteht aus Vierkantrohr mit Standrohren auf Fußplatten zur Dübelmontage.
Die Konstruktion ist vollbadfeuerverzinkt und pulverbeschichtet in RAL nach Wahl.

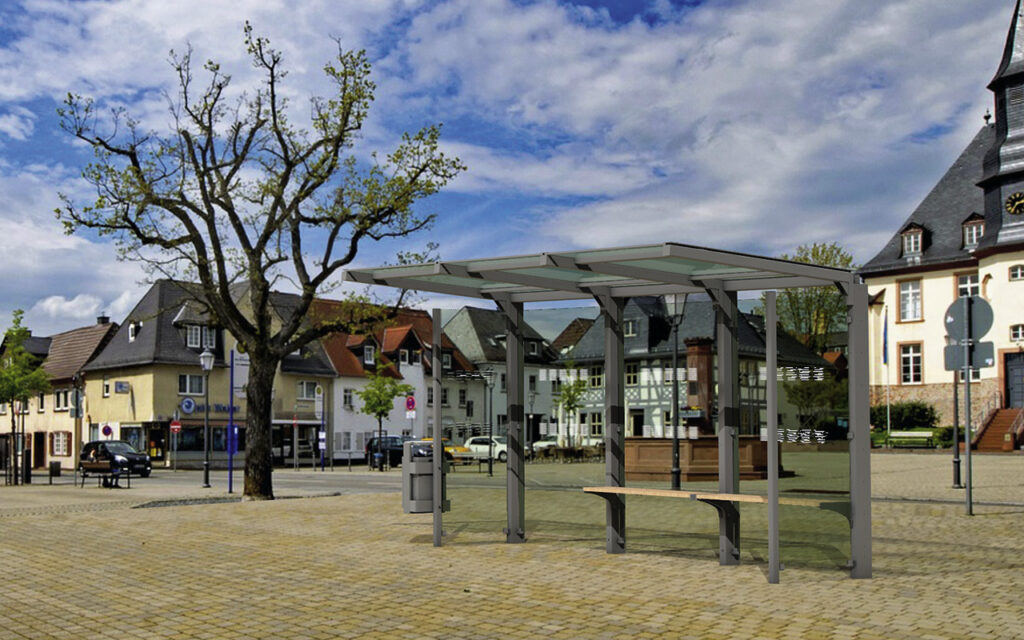

Die Dacheindeckung erfolgt in VSG (klar oder mit weißer, getönter Folie) bzw. in farbbeschichtetem Aluminiumblech.
Zum Standard gehört die gekantete Wasserrinne – mit geregeltem Wasserablauf durch die Mittelstützen mit Wasserauslass durch Entwässerungsstützen über OKF, optional unter OKF zum Anschluss an bauseitigen Kanal.
Die Wartehalle ist freitragend und optional mit Seitenwandstützen lieferbar.

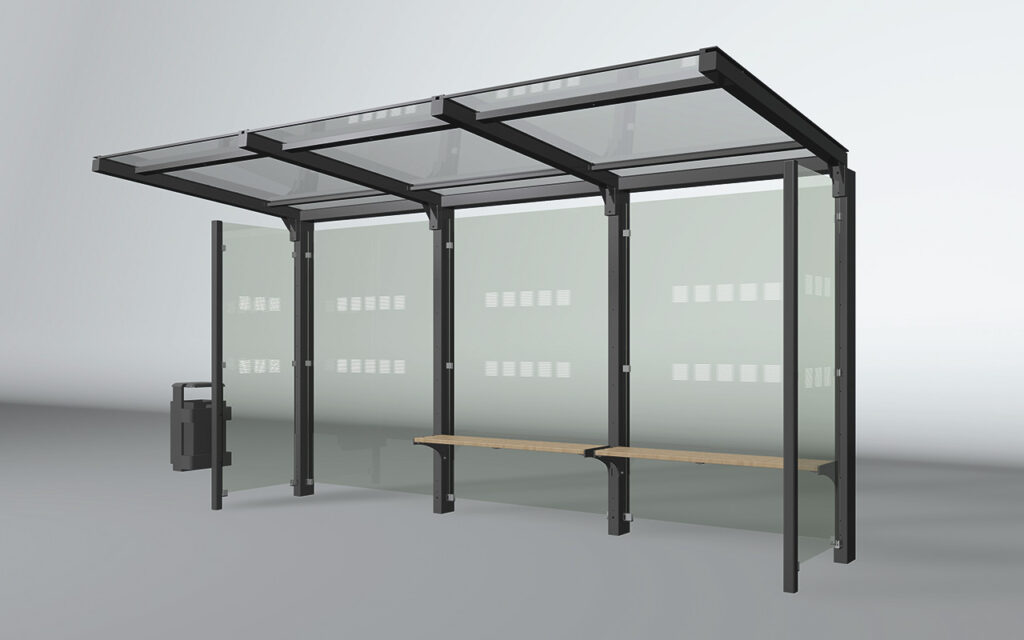

Seitenwände sind in der Gesamtbreite von 770 mm, 1.010 mm oder 1.540 mm erhältlich. Rück- und Seitenwände bestehen aus Einscheibensicherheitsglas (ESG) einschließlich Scheibendekor im keramischen Siebdruck in weiß als Durchlauf-/Vogelschutz.

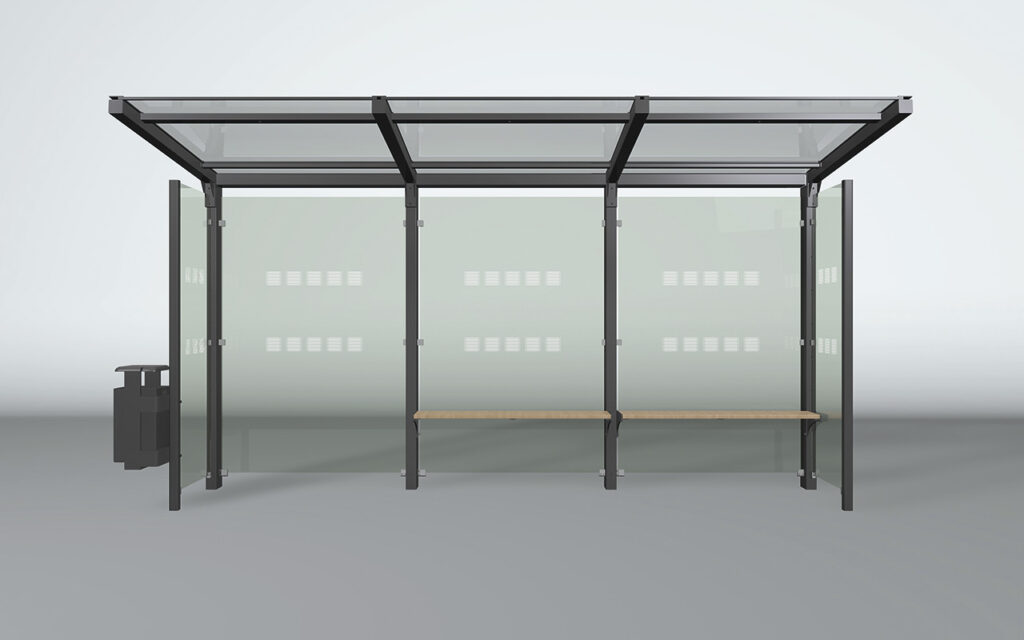

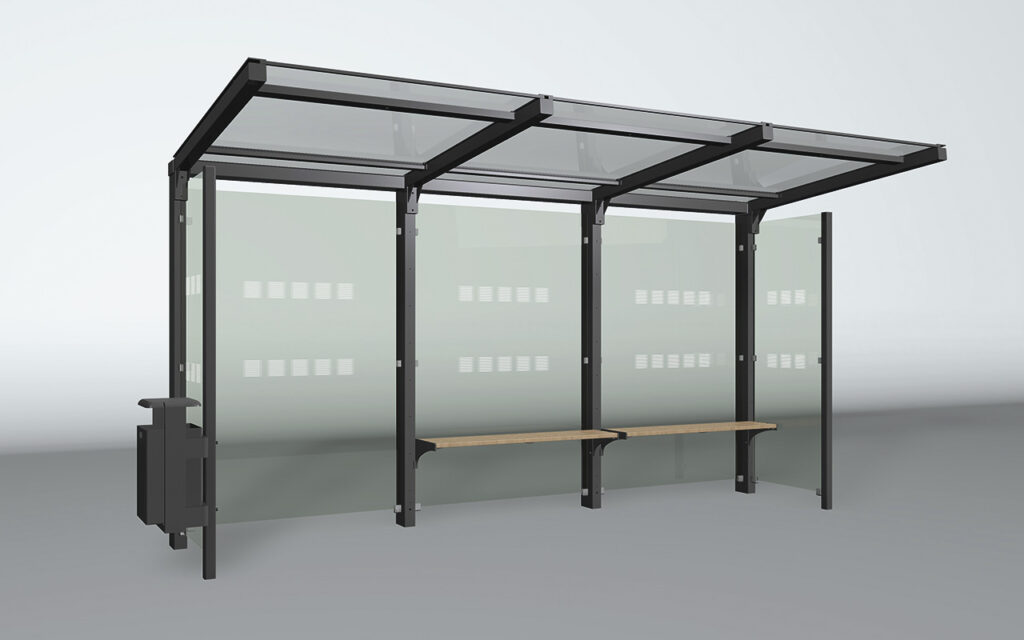

Das umfangreiche Zubehör wie Einhängesitzbänke (Drahtgitter-Einzelsitze, Sitzschalen in Holz, Sitze aus Aluminiumprofilen oder mit einer Holzbelattung), Infovitrinen, Abfallbehälter und eine LED Beleuchtung (optional photovoltaisch versorgt) runden das Programm ab.
|
Material |
|
|
Ausstattung/Varianten |
|
|
Schneelast |
Standard-Schneelast (sk = 0,93 kN/m2) |
|
Abmessungen |
|
| Achsmaß der Rückwand: | 1.500 mm – System additiv erweiterbar |
| Dachneigung: |
2° |
| Bautiefe (einzeilig): | 1.750/2.000/2.250/2.500 mm |
| Seitenwandbreite: | 770/1.010/1.540 mm Gesamt |
