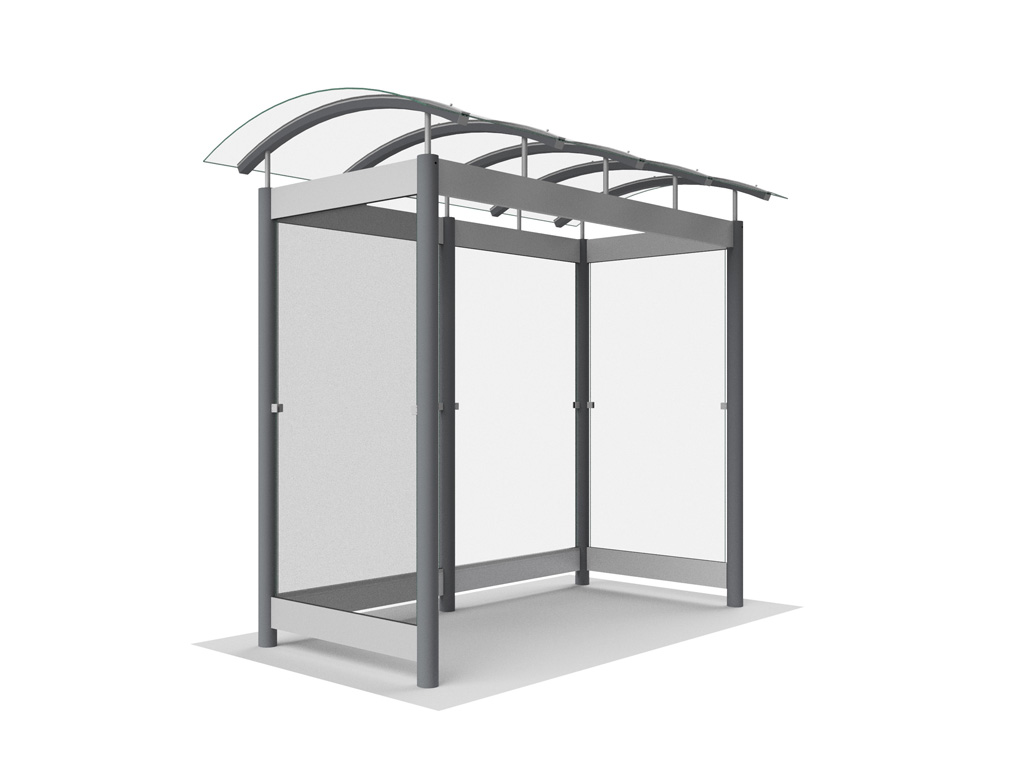

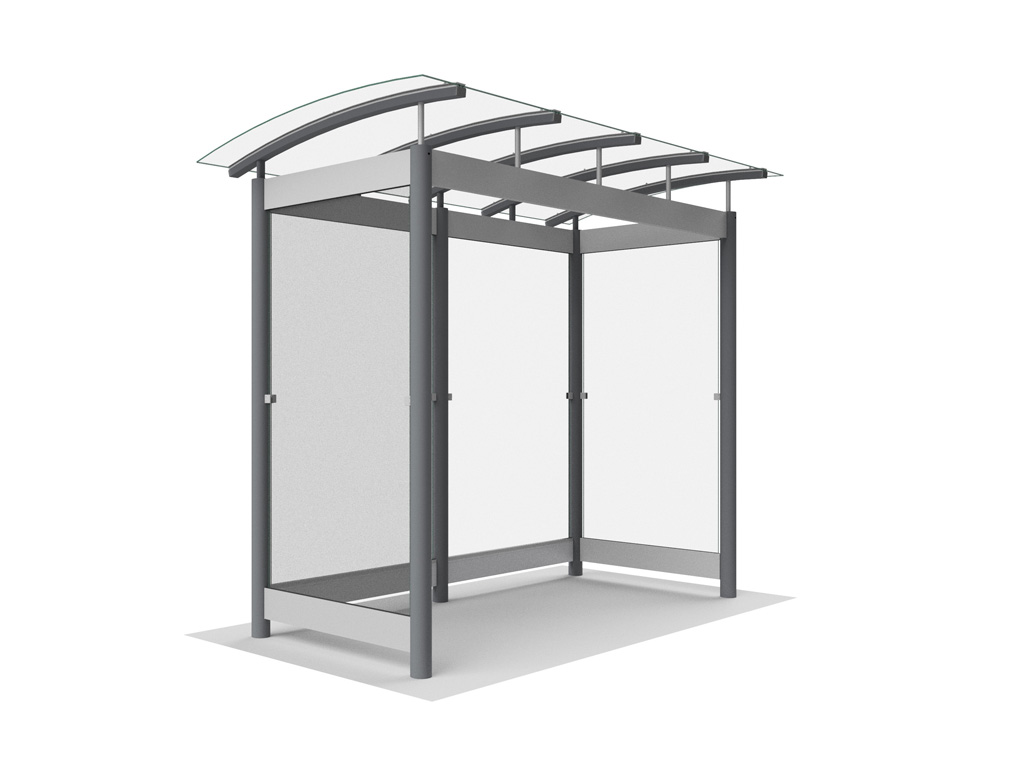

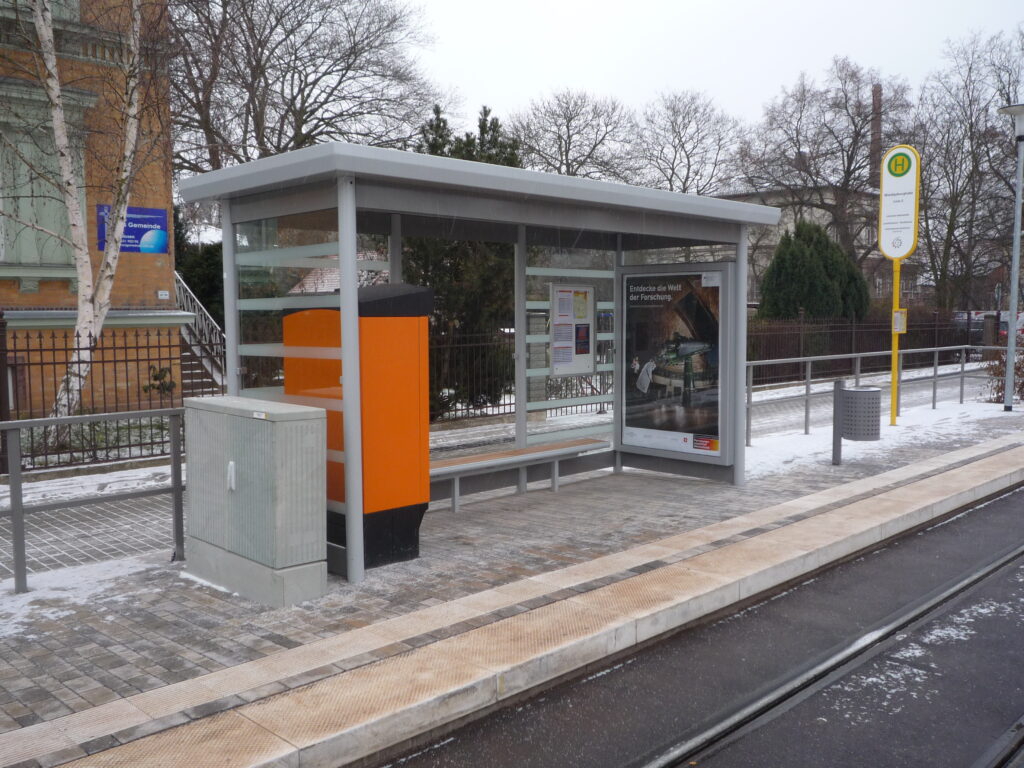

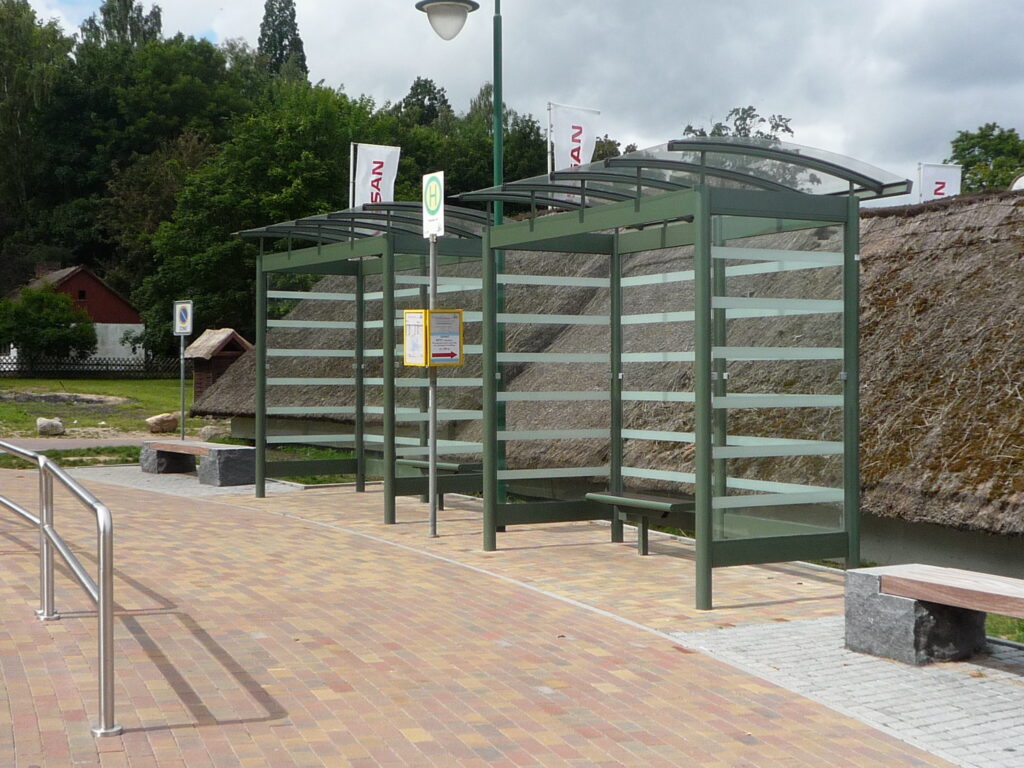

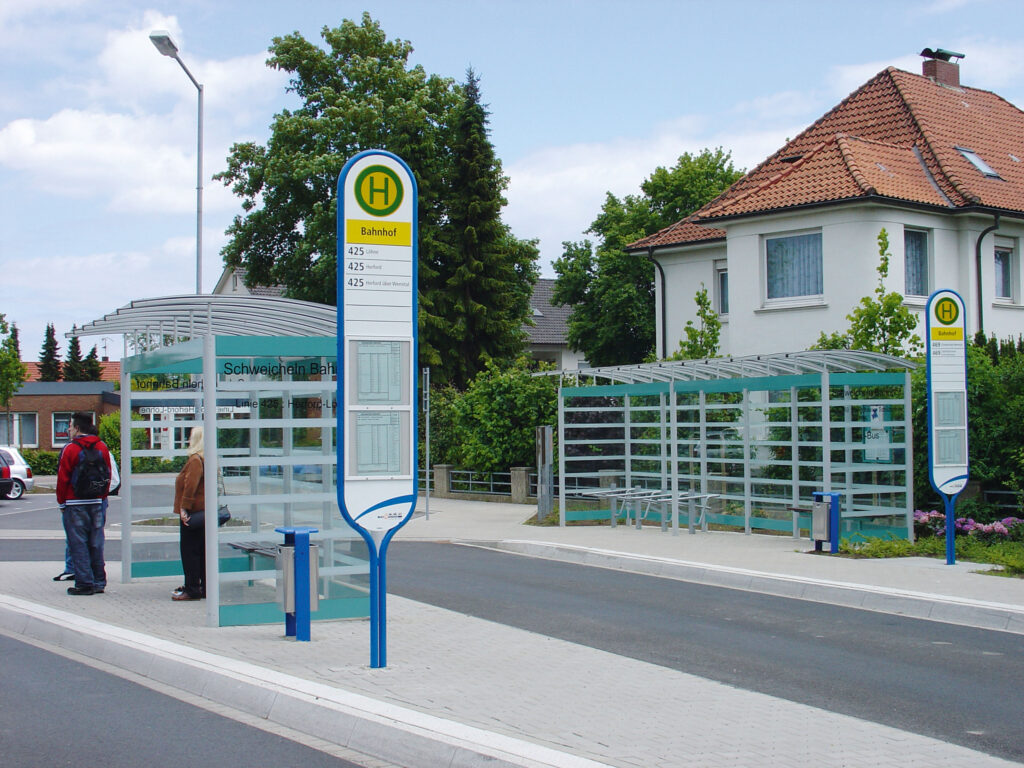

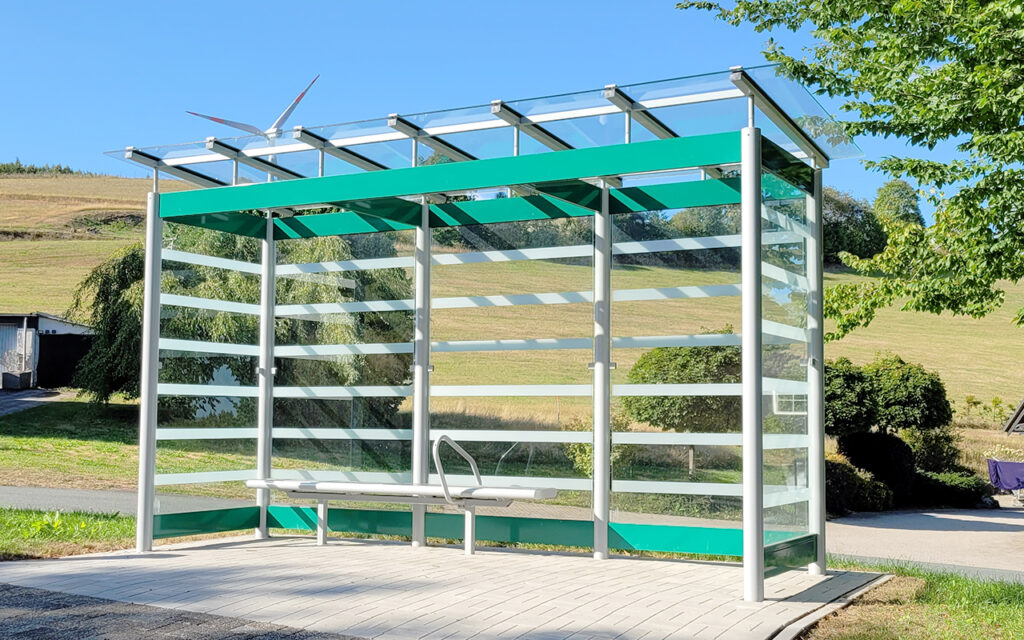

Das Konzept der Wartehalle BASIC basiert auf dem modularen Aufbau von statischer Konstruktion und Dachkörper. So kann auf einer einheitlichen Grundkonstruktion eine Vielzahl unterschiedlichster Dachformen realisiert werden wie z.B. Bogendach, Pultdach, Satteldach, Flachdach oder Waggondach.

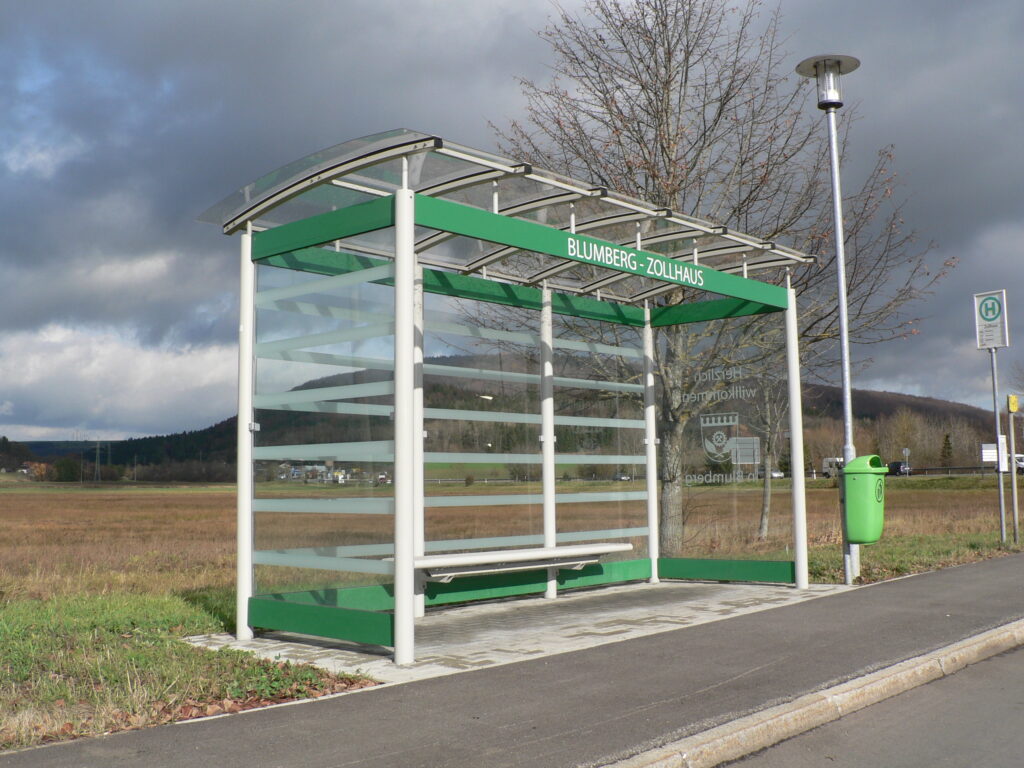

Funktionsbänder zwischen den Stützen stellen die statische Verbindung her und sind gleichzeitig für die optimale Aufnahme der Rück- und Seitenwandscheiben konzeptioniert. Zusätzlich ermöglichen sie eine umlaufende Farbcodierung.
Das Streifendekor der Glasscheiben zeigt hohe Transparenz und vermittelt den wartenden Fahrgästen doch ein sicheres Gefühl.
Wichtiges Konstruktionselement ist das Funktionsband: die Aufnahmekomponente gewährleistet eine einfache Befestigung an der Stütze; zudem ist das Funktionsband zweigeteilt – in das Tragprofil und eine Glasleiste, die die Scheiben sicher aufnimmt.
Neben den 2- und 3-Feld Hallen können wir Ihnen auch Sonderlösungen für Ihren individuellen Wartebereich anbieten.
| Material |
- Oberflächenbeschichtung in hochwertigem Pulverlack
(Stützkonstruktion in RAL 9006 Weißaluminium bzw.
im RAL-Farbton nach Wahl; Funktionsband in RAL nach Wahl)
- Verglasung der Seitenwandscheiben in ESG
- Verglasung der Dachschrägen in VSG
|
| Ausstattungen/Varianten |
- Variabel als 2- und 3-Feld Halle
- Alternative Dachformen aus VSG, Aluminium oder Acrylat
|
| Schneelast |
Standard-Schneelast (sk = 0,93 kN/m2) bis max. (sk = 1,56 kN/m2)
|
| Abmessungen |
|
| Baulängen: |
2.940/4.360/5.780 mm (2-, 3- und 4-feldrig)
(Additiv erweiterbar im Rastermaß 1.420 mm) |
| Bautiefen: |
1.400/1.700/1.920/2.200/2.450 mm |
| Durchgangshöhe: |
2.300 mm |
| Seitenwände: |
1.200/1.420 mm |
